Makelsan Zincir olarak DIN, ( ISO 606 ) ( DIN 8188 ) ANSI ve ( ISO 606 ) (DIN 8187 ) BS standartlarına uygun kapsamlı bir makaralı zincir yelpazesine sahip olmakla birlikte farklı kullanımlar için çok sayıda özel zincir de sunmaktayız. Ürün portföyümüzde bulunan tüm zincirlerimiz çok çeşitli farklı endüstrilerin kalite gereksinimlerini karşılamaktadır.
Standart çelik zincirler, bir dizi tek zincirli bakladan oluşur. Düşük ve orta zincir hızlarında statik veya dinamik yüklemeli tahrik, malzeme taşıma veya konveyör uygulamalarında ve paralel eksenli şaftlar arasında güç aktarımı için yüksek hızlı tahrik zincirleri olarak kullanılırlar. Standart zincirleri, tüm makine mühendisliği endüstrisinde, tarım makineleri ve inşaat sektörü, baskı makineleri, tekstil ve ambalaj endüstrileri, konveyör ve malzeme taşıma teknolojisi, gıda endüstrisi, lojistik, kereste işleme ve otomotiv imalatı gibi çeşitli uygulamalarda kullanılmaktadır.
Makelsan Zincir olarak düz formlu zincirler, uzun adımlı zincirler, paslanmaz çelik zincirler ve yana yaylanan zincirler dahil olmak üzere yüksek performanslı makaralı zincirlerin birçok farklı çeşidini üretmekteyiz. Paslanmaz ve aside dayanıklı kaliteli çelikten üretilen standart zincirlerimiz tahrik ve anti-manyetik özellikleri ile korozyona karşı direncini göstermektedir.

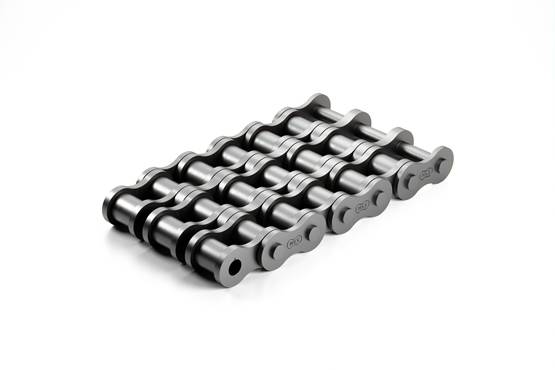

Standart Zincir Üretimimiz
Standart zincir üretimimizde 1” ( 16 A / 16 B ) ve üzeri ölçülerde üretim yapmaktayız. Tüm standart zincirlerimizi tek sıra, çift sıra ya da üç sıra olacak biçimde üretebilmekteyiz. Müşterilerimizin talebine göre 5 er metrelik paketlerde kutulu olarak ya da talep edilen metrajlarda üretim ve paketleme yapabilmekteyiz. Tüm standart zincirlerimizde her 5 metre zincir 1 adet kilit bakla (bağlantı kilidi ) ile birlikte sevk edilmektedir.
Üretimimizde bulunan tüm zincirlerde olduğu gibi standart zincirlerin de bağlantı parçaları da ürün portföyümüzde yer almaktadır.
Standart Zincir Özellikleri
Bir zincir, iç ve dış baklalardan oluşur. İç bakla, içine iki burcun bastırıldığı iki iç plakadan ve burçlar üzerinde dönen iki makaradan oluşur.
Dış bakla, iki dış plakadan ve iki yatak piminden oluşur. Dış baklalar eklenerek, iç baklalar bir zincir oluşturacak şekilde bağlanır. Yarım bakla ve kilit baklaları da ihtiyaca göre segmanlı ya da kopilyalı olacak şekilde üretmekteyiz.
Standart Zincir Ölçüleri Nelerdir?
Makelsan, zincir alanında geniş bir ürün yelpazesine sahip bir firmadır. Bu zincirler DIN, ( ISO 606 ) ( DIN 8188 ) ANSI ve ( ISO 606 ) (DIN 8187 ) BS standartlarına uygun şekildedir. Farklı kullanım alanlarına yönelik olarak imalat yapan firma uluslararası standartlara uyumlu olacak şekilde üretim sağlıyoruz.
Ürün portföyümüzde bulunan tüm zincirlerimiz çok çeşitli farklı endüstrilerin kalite gereksinimlerini karşılamaktadır. Makelsan Zincir, endüstri makinelerinden taşıma sistemlerine, tarım makinelerinden, otomotiv üretimine kadar geniş bir kullanım yelpazesine sahiptir. Makelsan standart zincirleri, inşaat ve tarım sektörlerinden baskı makinelerine dek pek çok sektörde güvenilir ve etkili bir performans sergiliyoruz. Makelsan olarak müşterilerimize güvenilir ve yüksek performansa sahip ürünler sunma konusunda kararlılığımızı sürdürüyoruz.
Standart Zincir Kullanım Alanları
Standart zincirler, makinelerin güç aktarımı, konveyör sistemleri ve malzeme taşıma konusunda önemli bir rol oynar. Bu zincirleri endüstri standartlarına uygun şekilde ve çeşitli kullanım alanlarına ithafen üretiyoruz. Standart zincirlerin yaygın bir şekilde kullanıldığı bazı sektörler şunlardır:
- Makine mühendisliği endüstrisinde
- Tarım makineleri
- İnşaat sektörü
- Üretim sektörü
- Malzeme taşıma
- Baskı makineleri
- Tekstil ve ambalaj endüstrileri
- Konveyör ve malzeme taşıma teknolojisi
- Gıda endüstrisi
- Lojistik, kereste işleme
- Otomotiv imalatı
Standart zincirlerin farklı endüstri sektörlerindeki kullanımı, dayanıklılıkları, güvenilirlikleri ile dikkat çeker. Ayrıca çeşitli standart zincir ölçülerine sahip olmaları farklı uygulama gereksinimlerinde kullanılmasını sağlar. Bu sebeple standart zincirler, endüstriyel süreçlerde vazgeçilmez bir öneme sahiptir.
Standart Zincir Ölçüleri
Standart zincir ölçüleri zincirin genişliği, pitch (adım), iç ve dış plaka uzunluklar gibi boyutları ifade etmek için kullanılır. Standart zincir ölçüsü belirli bir makine için uygun olup olmadığını belirlemek için önemlidir.
3/8 zincir ölçüleri
3/8 zincir ölçüleri, pimlerin arasındaki mesafeyi ifade etmek için kullanılır. Bu ölçüde pimler arası mesafe 3/8 inç olarak belirlenir. Zincirin adımını, dişlilerle uyumlu şekilde çalışmasını sağlayan pim arası mesafe zincirin nerede kullanılacağını belirmek için kullanılır. Bu zincir ölçüsü tarım makineleri, montajlı hatlar ve hafif konveyör sistemleri gibi uygulamalarda sık sık kullanılır. Bu zincir ölçüsü orta yük yaşıma ihtiyacını karşılar.
Zincir bakla ölçüleri
Zincir bakla ölçüleri, endüstriyel makinelerin vazgeçilmezidir. Güç aktarımı, malzeme taşıma sistemleri, tarım makineleri, endüstriyel konveyör sistemi gibi pek çok farklı alanda kullanılır. Zincir bakla ölçüleri güç aktarımını etkileyen önemli bir faktör olarak görülür. Baklaların doğru ölçülere sahip olması makinelerin verimliliğini ve dayanıklılığını etkiler.
Baklalı zincir ölçüleri
Baklalı zincir zincirin belirli özelliklerini tanımlamak için kullanılır. Pimler arası mesafe ya da adım bu zincirin temel ölçüsüdür. Pimler arası mesafe, bakla genişliği, uzunluğu ve kalınlığı gibi faktörler baklalı zincirin kullanılacağı alanı belirlemeyi sağlar. Baklaların genişliği, uzunluğu, kalınlığı zincirin taşıma kapasitesinin dayanıklılığının ve uyumunun belirlenmesinde önemli bir faktördür. Baklalı zincir, konveyör sistemlerinde, endüstriyel taşıma ekipmanlarında ve otomotiv uygulamalarında kullanılır.

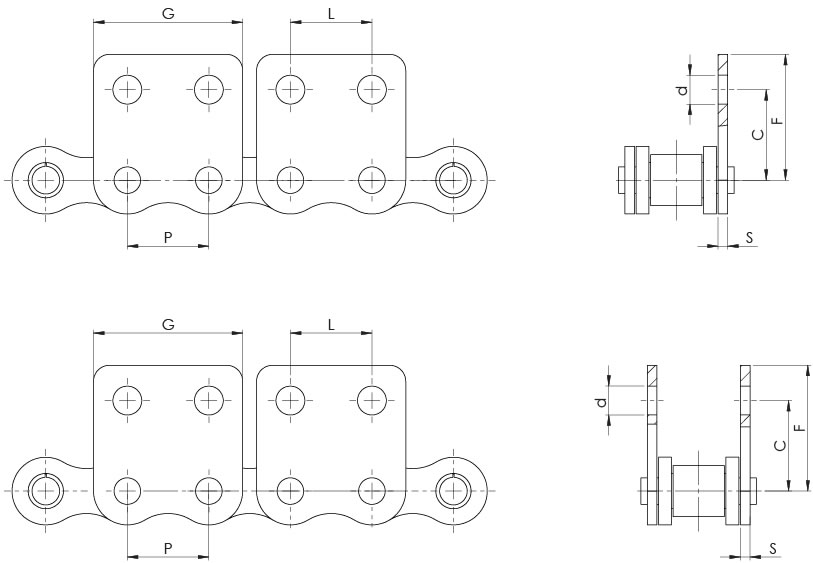

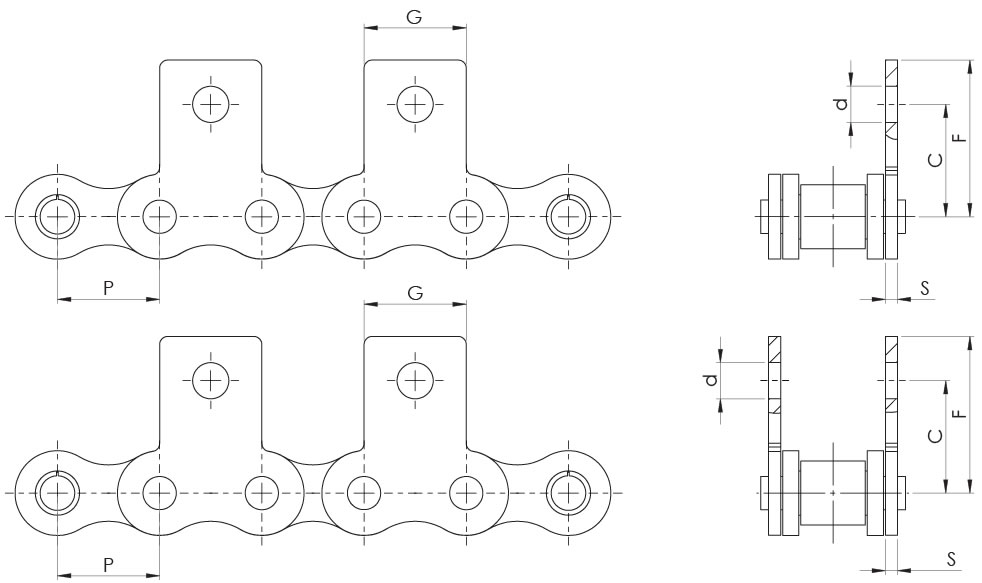

Kulaklı zincir ölçüleri
Kulaklı zincir ölçülerinin ismi, zincirin halkalarındaki kulağa benzeyen bağlantıdan gelir. Bu kulaklar dişlilerin birbirleriyle etkileşime girmesini sağlayarak güç aktarımına yardımcı olur. Genel olarak ağır yük taşıma sistemlerinde, endüstriyel makinelerde ve konveyörlerde kullanılır. Kulaklı zincir ölçüleri hangi makinede ve hangi uygulamada kullanılması gerektiğini anlamaya yarar. Ağır sanayi makinelerinde, madencilikte, büyük konveyör sistemlerinde ve tarım makinelerinde kullanılır.
Zincir dişli ölçüleri
Zincir dişlileri zincirlerin dişlilerle etkileşimde bulunduğu sisteme verilen isimdir. Bu zincirin ölçüleri dişlilerle uyumu belirlemek amacı ile kullanılır. Ölçülerin doğru şekilde kullanımı dişlilerin birbiri ile çalışmasını ve güç aktarımında etkilidir.
Makelsan, endüstriyel makineler için önemli olan standart zincir ölçüsünü uyumlu şekilde üreterek etkin performans sağlamalarını sağlar. Makelsan standart zincir ölçüleri konusunda alanında en iyi üretim yapan firma olarak bilinir. Sizde kaliteli zincirler tercih etmek istiyorsanız Makelsan’ın web sitesini ziyaret etmeyi unutmayın!
Ürettiğimiz standart zincirler ile ilgili örnekleri incelemek ve daha detaylı bilgi için “MAKELSAN E-KATALOĞU” nu inceleyebilirsiniz.

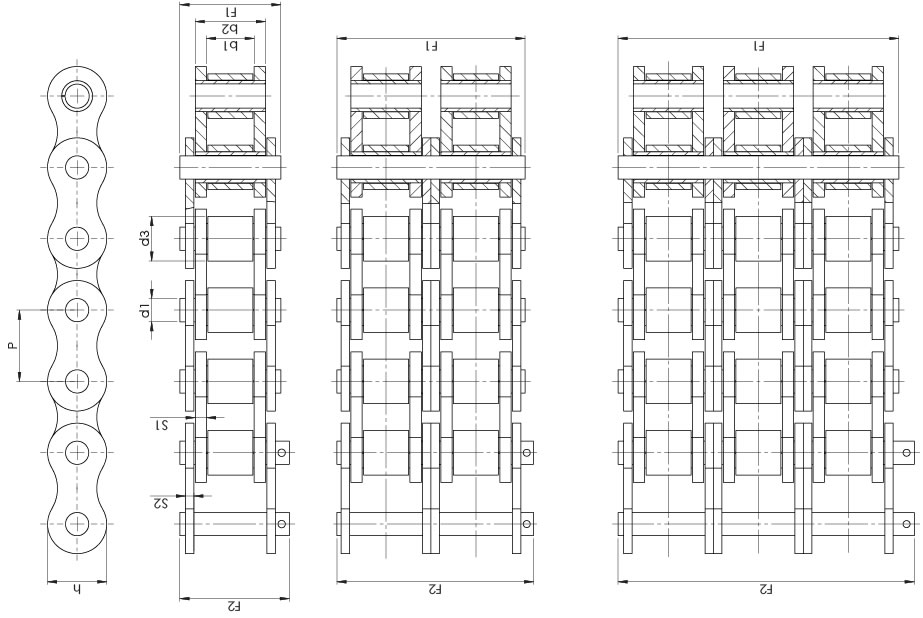

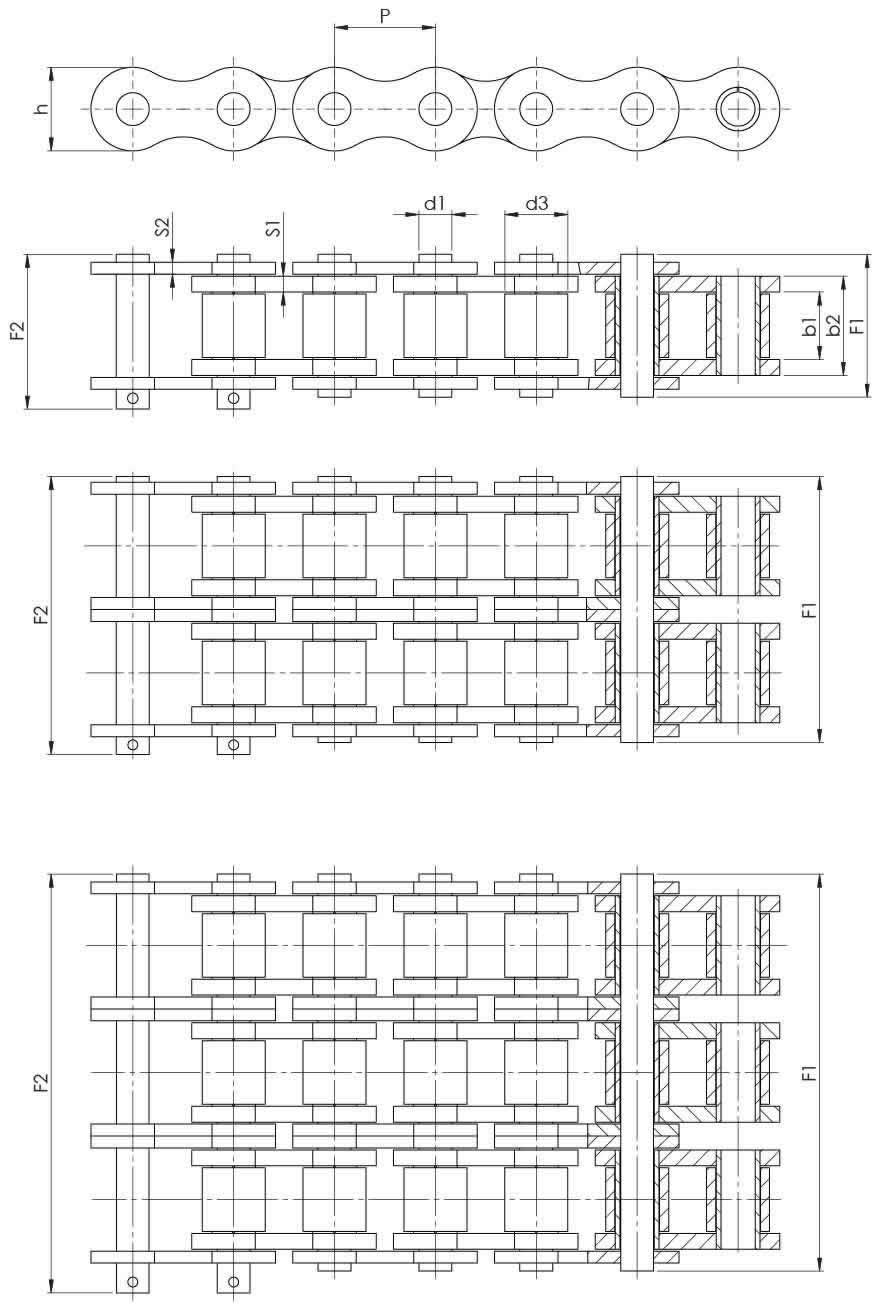

Standart Zincir Ölçüleri Tablosu
Standart Zincirler (8188)
|
MAKELSAN NO. |
ISO Nr |
P mm |
b1 mm |
d1 mm |
d3 mm |
F1 mm |
F2 mm |
h mm |
S1 /S2 mm |
f cm2 |
Q kN |
q kg/m |
|
MK1.8188.1270 |
08A1 |
12.70 |
7.95 |
3.96 |
7.92 |
17.80 |
21.70 |
12.07 |
1.60 |
0.44 |
14.1 |
0.60 |
|
MK1.8188.1587 |
10A-1 |
15.875 |
9.53 |
5.08 |
10.16 |
21.80 |
25.90 |
15.09 |
2.00 |
0.70 |
22.2 |
1.01 |
|
MK1.8188.1905 |
12A-1 |
19.05 |
12.70 |
5.94 |
11.91 |
26.90 |
31.50 |
18.08 |
2.40 |
1.06 |
31.8 |
1.47 |
|
MK1.8188.1588 |
16A-1 |
25.40 |
15.88 |
7.92 |
15.88 |
33.50 |
38.90 |
24.13 |
3.20 |
1.79 |
56.7 |
2.57 |
|
MK1.8188.3175 |
20A-1 |
31.75 |
19.05 |
9.53 |
19.05 |
41.10 |
47.20 |
30.18 |
4.20 |
2.62 |
88.5 |
3.73 |
|
MK1.8188.3810 |
24A-1 |
38.10 |
25.40 |
11.10 |
22.23 |
50.80 |
57.40 |
36.20 |
5.00 |
3.94 |
127.0 |
5.50 |
|
MK1.8188.4445 |
28A-1 |
44.45 |
25.40 |
12.70 |
25.40 |
54.90 |
62.30 |
42.24 |
5.50 |
4.72 |
172.4 |
7.50 |
|
MK1.8188.5080 |
32A-1 |
50.80 |
31.75 |
14.27 |
28.58 |
65.50 |
73.40 |
48.26 |
6.30 |
6.50 |
226.8 |
9.70 |
|
MK1.8188.6350 |
40A-1 |
63.50 |
38.10 |
19.84 |
39.68 |
80.30 |
90.50 |
60.33 |
8.00 |
10.90 |
353.8 |
15.80 |
|
MK1.8188.7620 |
48A-1 |
76.20 |
47.63 |
23.80 |
47.63 |
95.50 |
106.00 |
72.39 |
10.00 |
16.10 |
510.3 |
22.60 |
|
MAKELSAN NO. |
ISO Nr |
P mm |
b1 mm |
d1 mm |
d3 mm |
F1 mm |
F2 mm |
h mm |
S1 /S2 mm |
f cm2 |
Q kN |
q kg/m |
|
MK1.8188.1270 |
08A-2 |
12.70 |
7.95 |
3.96 |
7.92 |
32.30 |
36.20 |
12.07 |
1.60 |
0.88 |
28.2 |
0.60 |
|
MK1.8188.1587 |
10A-2 |
15.875 |
9.53 |
5.08 |
10.16 |
39.90 |
44.00 |
15.09 |
2.00 |
0.40 |
44.4 |
1.01 |
|
MK1.8188.1905 |
12A-2 |
19.05 |
12.70 |
5.94 |
11.91 |
49.80 |
54.40 |
18.08 |
2.40 |
2.12 |
63.6 |
1.47 |
|
MK1.8188.2540 |
16A-2 |
25.40 |
15.88 |
7.92 |
15.88 |
62.70 |
68.10 |
24.13 |
3.20 |
3.58 |
113.4 |
2.57 |
|
MK1.8188.3175 |
20A-2 |
31.75 |
19.05 |
9.53 |
19.05 |
77.00 |
83.10 |
30.18 |
4.20 |
5.24 |
177.0 |
3.73 |
|
MK1.8188.3810 |
24A-2 |
38.10 |
25.40 |
11.10 |
22.23 |
96.30 |
102.90 |
36.20 |
5.00 |
7.88 |
254.0 |
5.50 |
|
MK1.8188.4445 |
28A-2 |
44.45 |
25.40 |
12.70 |
25.40 |
103.60 |
111.00 |
42.24 |
5.50 |
9.44 |
344.8 |
7.50 |
|
MK1.8188.5080 |
32A-2 |
50.80 |
31.75 |
14.27 |
28.58 |
124.20 |
132.10 |
48.26 |
6.30 |
13.00 |
453.6 |
9.70 |
|
MK1.8188.6350 |
40A-2 |
63.50 |
38.10 |
19.84 |
39.68 |
151.90 |
162.10 |
60.33 |
8.00 |
21.80 |
707.6 |
15.80 |
|
MK1.8188.7620 |
48A-2 |
76.20 |
47.63 |
23.80 |
47.63 |
183.40 |
193.90 |
72.39 |
10.00 |
32.20 |
1020.6 |
22.60 |
|
MAKELSAN NO. |
ISO Nr |
P mm |
b1 mm |
d1 mm |
d3 mm |
F1 mm |
F2 mm |
h mm |
S1 /S2 mm |
f cm2 |
Q kN |
q kg/m |
|
MK1.8188.1270 |
08A-3 |
12.70 |
7.95 |
3.96 |
7.92 |
46.70 |
50.60 |
12.07 |
1.60 |
1.32 |
42.3 |
1.78 |
|
MK1.8188.1587 |
10A-3 |
15.875 |
9.53 |
5.08 |
10.16 |
57..90 |
62.00 |
15.09 |
2.00 |
2.10 |
66.6 |
2.89 |
|
MK1.8188.1905 |
12A-3 |
19.05 |
12.70 |
5.94 |
11.91 |
72.60 |
77.20 |
18.08 |
2.40 |
3.18 |
95.4 |
4.28 |
|
MK1.8188.2540 |
16A-3 |
25.40 |
15.88 |
7.92 |
15.88 |
91.70 |
97.10 |
24.13 |
3.20 |
5.37 |
170.1 |
7.47 |
|
MK1.8188.3175 |
20A-3 |
31.75 |
19.05 |
9.53 |
19.05 |
113.00 |
119.10 |
30.18 |
4.20 |
7.86 |
265.5 |
11.01 |
|
MK1.8188.3810 |
24A-3 |
38.10 |
25.40 |
11.10 |
22.23 |
141.70 |
148.30 |
36.20 |
5.00 |
11.82 |
381.0 |
16.50 |
|
MK1.8188.4445 |
28A-3 |
44.45 |
25.40 |
12.70 |
25.40 |
152.40 |
159.80 |
42.24 |
5.50 |
14.16 |
517.2 |
21.70 |
|
MK1.8188.3175 |
32A-3 |
50.80 |
31.75 |
14.27 |
28.58 |
182.90 |
190.80 |
48.26 |
6.30 |
19.50 |
680.4 |
28.30 |
|
MK1.8188.6350 |
40A-3 |
63.50 |
38.10 |
19.84 |
39.68 |
225.50 |
233.70 |
60.33 |
8.00 |
32.70 |
1061.4 |
48.00 |
|
MK1.8188.7620 |
48A-3 |
76.20 |
47.63 |
23.80 |
47.63 |
271.30 |
281.80 |
72.39 |
10.00 |
48.30 |
1530.9 |
66.00 |
Standart Zincirler (8187)
|
MAKELSAN NO. |
ISO Nr |
P mm |
b1 mm |
d1 mm |
d3 mm |
F1 mm |
F2 mm |
h mm |
S1 /S2 mm |
f cm2 |
Q kN |
q kg/m |
|
MK1 .8187.0952 |
06B-1 |
9.52 |
5.72 |
.28 |
6.35 |
13.50 |
16.8 |
8.26 |
1.30/1.30 |
0.28 |
5.0 |
0.41 |
|
MK1.8187.0081 |
081-1 |
12.70 |
3.30 |
3.66 |
7.75 |
10.20 |
11.7 |
9.91 |
1.00/1.00 |
0.21 |
9.0 |
0.28 |
|
MK1 .8187.0084 |
084-1 |
12.70 |
4.88 |
4.09 |
7.75 |
14.80 |
16.3 |
11.15 |
1.95/1.60 |
0.35 |
9.0 |
0.59 |
|
MKl.8187.0127 |
08B-1 |
12.70 |
7.75 |
4.45 |
8.51 |
17.00 |
20.90 |
11.81 |
1.60/1.60 |
0.50 |
18.0 |
0.70 |
|
MKl.8187.1587 |
10B-1 |
15.87 |
9.65 |
5.08 |
10.16 |
19.60 |
23.7 |
14.73 |
1.60/1.60 |
0.67 |
22.4 |
0.95 |
|
MKl.8187.1905 |
12B-1 |
19.05 |
11.68 |
5.72 |
12.07 |
22.70 |
27.3 |
16.13 |
1.80/1.80 |
0.89 |
29.0 |
1.25 |
|
MK1 .8187.0254 |
16B-1 |
25.40 |
17.02 |
8.28 |
15.88 |
36.10 |
41.5 |
21.08 |
4.00/3.10 |
2.10 |
60.0 |
2.70 |
|
MK1 .8187.3175 |
20B-1 |
31.75 |
19.56 |
10.19 |
19.05 |
43.20 |
49.3 |
26.42 |
4.50/3.50 |
2.95 |
95.0 |
3.60 |
|
MK1 .8187.0381 |
24B-1 |
38.10 |
25.40 |
14.63 |
25.40 |
53.40 |
60.0 |
33.40 |
5.50/5.00 |
5.54 |
160.0 |
6.70 |
|
MK1 .8187.4445 |
28B-1 |
44.45 |
30.99 |
15.90 |
27.94 |
65.10 |
72.5 |
37.08 |
7.50/6.50 |
7.40 |
200.0 |
8.30 |
|
MK1 .8187.0508 |
32B-1 |
50.80 |
30.99 |
17.81 |
29.21 |
67.40 |
75.3 |
42.29 |
7.00/6.00 |
8.11 |
250.0 |
10.5 |
|
MK1.8187.0635 |
40B-1 |
63.50 |
38.10 |
22.89 |
39.37 |
82.60 |
92.8 |
51.96 |
8.50/8.00 |
12.76 |
355.0 |
16.0 |
|
MK1 .8187.0762 |
48B-1 |
76.20 |
45.72 |
29.24 |
48.26 |
99.10 |
109.6 |
63.88 |
12.00/10.00 |
20.63 |
560.0 |
25.0 |
|
MK1 .8187.0889 |
56B-1 |
88.90 |
53.34 |
34.32 |
53.98 |
114.60 |
126.3 |
77.85 |
13.00/12.00 |
27.91 |
850.0 |
35.0 |
|
MK1 .8187.1016 |
64B-1 |
101.60 |
60.96 |
39.40 |
130.90 |
63,50 |
143.9 |
90.17 |
14.00/13.00 |
36.25 |
112.0 |
60.0 |
|
MKl.8187.1143 |
72B-1 |
114.30 |
68.58 |
44.48 |
72.39 |
147.40 |
161.7 |
103.6:J |
17.00/15.00 |
46.17 |
1400.0 |
80.0 |
|
MAKELSAN NO. |
ISO Nr |
P mm |
b1 mm |
d1 mm |
d3 mm |
F1 mm |
F2 mm |
h mm |
S1 /S2 mm |
f cm2 |
Q kN |
q kg/m |
|
MK2.8187.0952 |
06B-2 |
9.52 |
5.72 |
3.28 |
6.35 |
23.8 |
27.1 |
8.26 |
1.30/1.30 |
10.24 |
16.4 |
0.78 |
|
MK2.8187.0127 |
08B-2 |
12.70 |
7.75 |
4.45 |
8.51 |
31.0 |
34.9 |
11.81 |
1.60/1.60 |
13.92 |
32.0 |
1.35 |
|
MK2.8187.1587 |
10B-2 |
15.87 |
9.65 |
5.08 |
10.16 |
36.2 |
40.3 |
14.73 |
1.60/1.60 |
16.59 |
44.5 |
1.85 |
|
MK2.8187.1905 |
12B-2 |
19.05 |
11.68 |
5.72 |
12.07 |
42.2 |
46.8 |
16.13 |
1.80/1.80 |
19.46 |
57.8 |
2.50 |
|
MK2.8187.0254 |
16B-2 |
25.40 |
17.02 |
8.28 |
15.88 |
68.0 |
73.4 |
21.08 |
4.00/3.10 |
31.88 |
106.0 |
5.40 |
|
MK2.8187.3175 |
20B-2 |
31.75 |
19.56 |
10.19 |
19.05 |
79.7 |
85.8 |
26.42 |
4.50/3.50 |
36.45 |
170.0 |
7.20 |
|
MK2.8187.0381 |
24B-2 |
25.40 |
25.40 |
14.63 |
101.8 |
108. |
108.4 |
33.40 |
5.50/5.00 |
48.36 |
280.0 |
13.50 |
|
MK2.8187.4445 |
28B-2 |
44.45 |
30.99 |
15.90 |
27.94 |
124.7 |
32.1 |
37.08 |
7.50/6.50 |
59.56 |
360.0 |
16.60 |
|
MK2.8187.0508 |
32B-2 |
50.80 |
30.99 |
17.81 |
29.21 |
126.0 |
133.9 |
42.29 |
7.00/6.00 |
58.55 |
450.0 |
21.00 |
|
MK2.8187.0635 |
40B-2 |
63.50 |
38.10 |
22.89 |
39.37 |
154.9 |
165.1 |
51.96 |
8.50/8.00 |
72.29 |
630.0 |
32.00 |
|
MK2.8187.0762 |
48B-2 |
76.20 |
45.72 |
29.24 |
48.26 |
190.4 |
200.9 |
63.88 |
12.00/10.00 |
91.50 |
1000.0 |
50.00 |
|
MK2.8187.0889 |
56B-2 |
88.90 |
53.34 |
34.32 |
53.98 |
221.2 |
232.9 |
77.85 |
13.00/12.00 |
106.6 |
1600.0 |
70.00 |
|
MK2.8187.1016 |
64B-2 |
101.60 |
60.96 |
39.40 |
250.8 |
263 |
263.8 |
90.17 |
14.00/13.00 |
119.89 |
2000.0 |
120.00 |
|
MK2.8187.1143 |
72B-2 |
114.30 |
68.58 |
44.48 |
283.5 |
298 |
298.0 |
103.63 |
17.00/15.00 |
136.27 |
2500.00 |
160.00 |
|
MAKELSAN NO. |
ISO Nr |
P mm |
b1 mm |
d1 mm |
d3 mm |
F1 mm |
F2 mm |
h mm |
S1 /S2 mm |
f cm2 |
Q kN |
q kg/m |
|
MK3.8187.0952 |
06B-3 |
9.52 |
5.72 |
3.28 |
6.35 |
34.00 |
37.3 |
8.26 |
1.30/1.30 |
5.64 |
24.9 |
1.2 |
|
MK3.8187.0127 |
08B-3 |
12.70 |
7.75 |
4.45 |
8.51 |
44.9 |
48.8 |
11.01 |
1.60/1.60 |
10.24 |
47.5 |
2.0 |
|
MK3.8187.1587 |
10B-3 |
15.87 |
9.65 |
5.08 |
10.16 |
52.8 |
56.9 |
14.73 |
1.60/1.60 |
13.92 |
66.7 |
2.8 |
|
MK3.8187.1905 |
12B-3 |
19.05 |
11.68 |
5.72 |
12.07 |
61.7 |
66.3 |
16.13 |
1.80/1.80 |
16.59 |
88.7 |
3.8 |
|
MK3.8187.0254 |
16B-3 |
25.40 |
17.02 |
8.28 |
15.88 |
99.9 |
105.3 |
21.08 |
4.00/3.10 |
19.46 |
160.0 |
8.0 |
|
MK3.8187.3175 |
20B-3 |
31.75 |
19.56 |
10.19 |
19.05 |
116.1 |
122.2 |
26.42 |
4.50/3.5O |
31.88 |
250.0 |
11.0 |
|
MK3.8187.0381 |
24B-3 |
25.40 |
25.40 |
14.63 |
101.8 |
150.2 |
156.8 |
33.40 |
5.50/5.00 |
36.45 |
425.0 |
21.0 |
|
MK3.8187.4445 |
28B-3 |
44.45 |
30.99 |
15.90 |
27.94 |
184.3 |
191.7 |
37.08 |
7.50/6.50 |
48.36 |
53.0 |
25.0 |
|
MK3.8187.0508 |
32B-3 |
50.80 |
30.99 |
17.81 |
29.21 |
184.5 |
192.4 |
42.29 |
7.00/6.00 |
59.56 |
670.0 |
32.0 |
|
MK3.8187.0635 |
40B-3 |
63.50 |
38.10 |
22.89 |
39.37 |
227.2 |
237.4 |
51.96 |
8.50/8.00 |
58.55 |
950.0 |
48.0 |
|
MK3.8187.0762 |
48B-3 |
76.20 |
45.72 |
29.24 |
48.26 |
281.6 |
292.1 |
63.88 |
12.00/10.00 |
72.29 |
1500.0 |
75.0 |
|
MK3.8187.0889 |
56B-3 |
88.90 |
53.34 |
34.32 |
53.98 |
339.0 |
341.7 |
77.85 |
13.00/12.00 |
91.21 |
2240.0 |
105.0 |
|
MK3.8187.1016 |
64B-3 |
101.60 |
60.96 |
39.40 |
250.8 |
370.7 |
383.7 |
90.17 |
14.00/13.00 |
160.6 |
3000.0 |
180.0 |
|
MK3.8187.1143 |
72B-3 |
114.30 |
68.58 |
44.48 |
72.39 |
420.0 |
434.3 |
103.63 |
17.00/15.00 |
119.89 |
3750.0 |
240.0 |
Düz Plaka Ataşmanları - K1
|
MAKELSAN NO. |
P mm |
G mm |
C mm |
F mm |
S mm |
d4 mm |
|
MK.008BK1 |
12.70 |
9.5 |
14.7 |
20.3 |
1.6 |
4.5 |
|
MK.010BK1 |
15.875 |
15.0 |
17.2 |
26.7 |
1.7 |
5.5 |
|
MK.012BK1 |
19.05 |
18.5 |
18.7 |
29.0 |
1.8 |
6.6 |
|
MK.016BK1 |
25.40 |
25.0 |
28.6 |
41.5 |
3.0 |
9.0 |
|
MK.020BK1 |
31.75 |
35.0 |
30.5 |
45.7 |
4.0 |
9.0 |
|
MK.024BK1 |
38.10 |
38.0 |
41.0 |
60.0 |
5.0 |
11 |
|
MK 028BK1 |
44.45 |
45.0 |
52.5 |
75.5 |
6.0 |
14 |
|
MK.032BK1 |
50.80 |
50.0 |
53.5 |
77.0 |
6.0 |
14 |
Düz Plaka Ataşmanları - K2
|
MAKELSAN NO. |
P mm |
G mm |
F mm |
W mm |
S mm |
d4 mm |
|
MK.008BK2 |
12.70 |
9.5 |
26.2 |
20.3 |
1.6 |
4.5 |
|
MK.010BK2 |
15.875 |
15.0 |
33.4 |
26.7 |
1.7 |
5.5 |
|
MK.012BK2 |
19.05 |
18.5 |
37.2 |
29.0 |
1.8 |
6.6 |
|
MK.016BK2 |
25.40 |
25.0 |
57.8 |
41.5 |
3.0 |
9.0 |
|
MK.020BK2 |
31.75 |
35.0 |
66.8 |
45.7 |
4.0 |
9.0 |
|
MK.024BK2 |
38.10 |
38.0 |
88.0 |
60.0 |
5.0 |
11 |
|
MK 028BK2 |
44.45 |
45.0 |
108.0 |
75.5 |
6.0 |
14 |
|
MK.032BK2 |
50.80 |
50.0 |
108.0 |
77.0 |
6.0 |
14 |

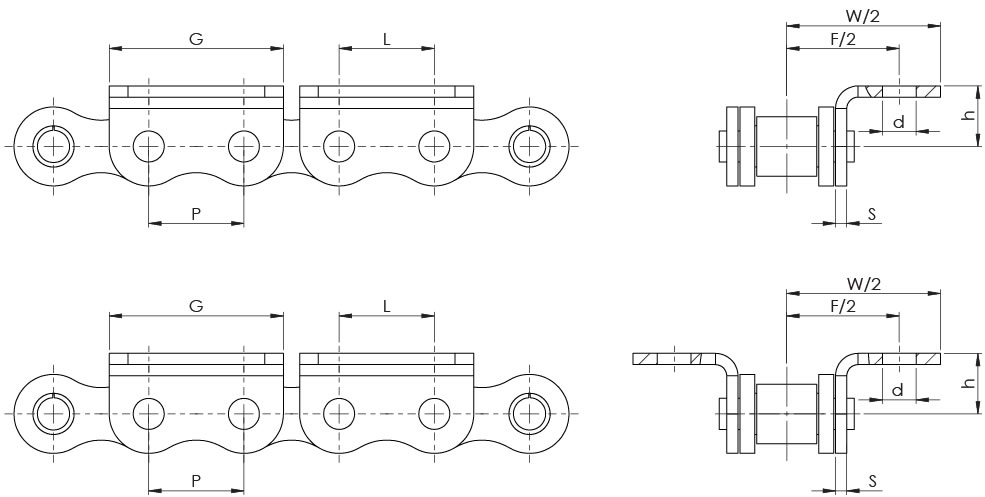

Bükülmüş Plaka Ataşmanları - K1
|
MAKELSAN NO. |
DIN/ISO NO |
P mm |
G mm |
L mm |
C mm |
F mm |
S min |
d4 mm |
|
MK.06C1K1 |
06C |
9.525 |
17.32 |
9.525 |
9.50 |
11.55 |
1.30 |
2.8 |
|
MK.08A1K1 |
08A |
12.70 |
23.00 |
12.70 |
12.70 |
15.40 |
1.50 |
3.4 |
|
MK.85A1K1 |
085 |
12.70 |
22.30 |
12.70 |
11.85 |
16.55 |
1.30 |
4.85 |
|
MK.10A1K1 |
10A |
15.87 |
28.80 |
15.875 |
15.90 |
23.05 |
2.03 |
5.5 |
|
MK.12A1K1 |
12A |
19.05 |
34.65 |
19.05 |
18.30 |
26.86 |
2.42 |
5.5 |
|
MK.16A1K1 |
16A |
25.40 |
45.90 |
25.40 |
24.60 |
35.45 |
3.25 |
6.8 |
|
MK.20A1K1 |
20A |
31.75 |
57.65 |
31.75 |
31.80 |
44.00 |
4.00 |
9.2 |
|
MK.24A1K1 |
24A |
38.10 |
69.30 |
38.10 |
36.50 |
51.60 |
4.80 |
9.8 |
|
MK.28A1K1 |
28A |
44.45 |
80.45 |
44.45 |
44.50 |
62.00 |
5.60 |
11.4 |
|
MK.32A1K1 |
32A |
50.80 |
92.00 |
50.80 |
50.80 |
69.85 |
6.40 |
13.1 |
|
MK.40A1K1 |
40A |
63.50 |
115.5 |
63.50 |
63.50 |
88.90 |
8.00 |
16.3 |
|
MK.08B1K1 |
088 |
12.70 |
24.00 |
12.70 |
13.35 |
18.90 |
1.60 |
4.3 |
|
MK.10B1K1 |
10B |
15.87 |
29.58 |
15.875 |
16.50 |
22.95 |
1.70 |
5.3 |
|
MK.12B1K1 |
12B |
19.05 |
34.05 |
19.05 |
21.45 |
28.60 |
1.85 |
6.4 |
|
MK.16B1K1 |
16B |
25.40 |
46.40 |
25.40 |
23.15 |
34.00 |
3.10 |
6.4 |
|
MK.20B1K1 |
20B |
31.75 |
58.10 |
31.75 |
30.50 |
45.70 |
3.50 |
9.0 |

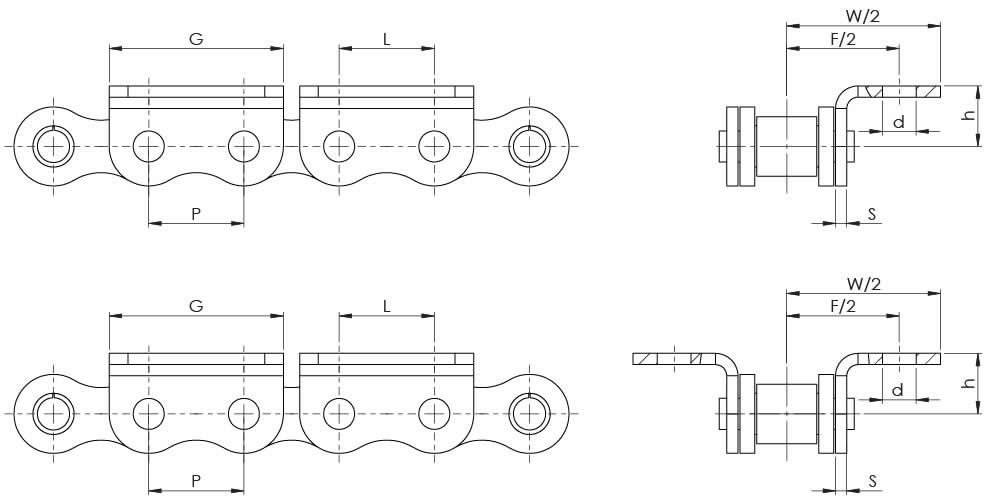

Bükülmüş Plaka Ataşmanları - K2
|
MAKELSAN NO. |
DIN/ISO NO |
P mm |
G mm |
L mm |
F mm |
W mm |
S min |
h4 mm |
d4 mm |
|
MK.06C1K2 |
06C |
9.525 |
17.32 |
9.525 |
19.00 |
28.6 |
1.30 |
6.35 |
2.8 |
|
MK.08A1K2 |
08A |
12.70 |
23.00 |
12.70 |
25.40 |
35.6 |
1.50 |
7.90 |
3.4 |
|
MK.85A1K2 |
085 |
12.70 |
22.30 |
12.70 |
24.00 |
35.0 |
1.30 |
7.20 |
4.85 |
|
MK.10A1K2 |
10A |
15.875 |
28.80 |
15.875 |
31.75 |
46.8 |
2.03 |
10.30 |
5.5 |
|
MK.12A1K2 |
12A |
19.05 |
34.65 |
19.05 |
38.10 |
56.4 |
2.42 |
11.90 |
5.5 |
|
MK.16A1K2 |
16A |
25.40 |
45.90 |
25.40 |
50.80 |
73.2 |
3.25 |
15.90 |
6.8 |
|
MK.20A1K2 |
20A |
31.75 |
57.65 |
31.75 |
63.50 |
89.8 |
4.00 |
19.80 |
9.2 |
|
MK.24A1K2 |
24A |
38.10 |
69.30 |
38.10 |
76.20 |
108.8 |
4.80 |
23.00 |
9.8 |
|
MK.28A1K2 |
28A |
44.45 |
80.45 |
44.45 |
88.90 |
123.0 |
5.60 |
28.60 |
11.4 |
|
MK.32A1K2 |
32A |
50.80 |
92.00 |
50.80 |
101.60 |
142.8 |
6.40 |
31.75 |
13.1 |
|
MK.40A1K2 |
40A |
63.50 |
115.5 |
63.50 |
127.00 |
179.0 |
8.00 |
42.88 |
16.3 |
|
MK.08B1K2 |
088 |
12.70 |
24.00 |
12.70 |
25.40 |
36.4 |
1.60 |
8.90 |
4.3 |
|
MK.10B1K2 |
10B |
15.875 |
29.58 |
15.875 |
31.80 |
44.6 |
1.70 |
10.31 |
5.3 |
|
MK.12B1K2 |
12B |
19.05 |
34.05 |
19.05 |
38.10 |
52.4 |
1.85 |
13.46 |
6.4 |
|
MK.16B1K2 |
16B |
25.40 |
46.40 |
25.40 |
50.80 |
72.6 |
3.10 |
15.88 |
6.4 |
|
MK.20B1K2 |
20B |
31.75 |
58.10 |
31.75 |
63.00 |
100.5 |
3.50 |
19.80 |
9.0 |
|
MK.24B1K2 |
24B |
38.10 |
71.30 |
38.10 |
76.20 |
108.4 |
4.80 |
26.67 |
10.5 |
|
MK.28B1K2 |
28B |
44.45 |
81.1 |
44.45 |
88.90 |
123.0 |
6.00 |
28.58 |
13.1 |
|
MK.32B1K2 |
32B |
50.80 |
92.8 |
50.80 |
101.6 |
142.8 |
6.00 |
31.75 |
13.1 |
